2019-12-13

Kubernetes DashboardとAWS IAM認証

Amazon EKS #1 Advent Calendar 2019の13日目です。今日はKubernetes DashboardとIAM認証についてお話しします。

背景

Kubernetesのクラスタをチームで運用する場合、チーム全員がコマンドラインツールに習熟しているとは限らないため、GUIツールを併用することが望ましいです。新しく参画したメンバはKubernetesの概念に不慣れかもしれません。初学者はコマンドラインツールとGUIツールを併用することで、新しい概念を理解しやすくなり、効率的に学習を進められます。

KubernetesのGUIツールはいろいろありますが、まずは公式のKubernetes Dashboardを使ってみましょう。慣れてきたら別のGUIツールを探してみましょう。iOSのアプリもあります。

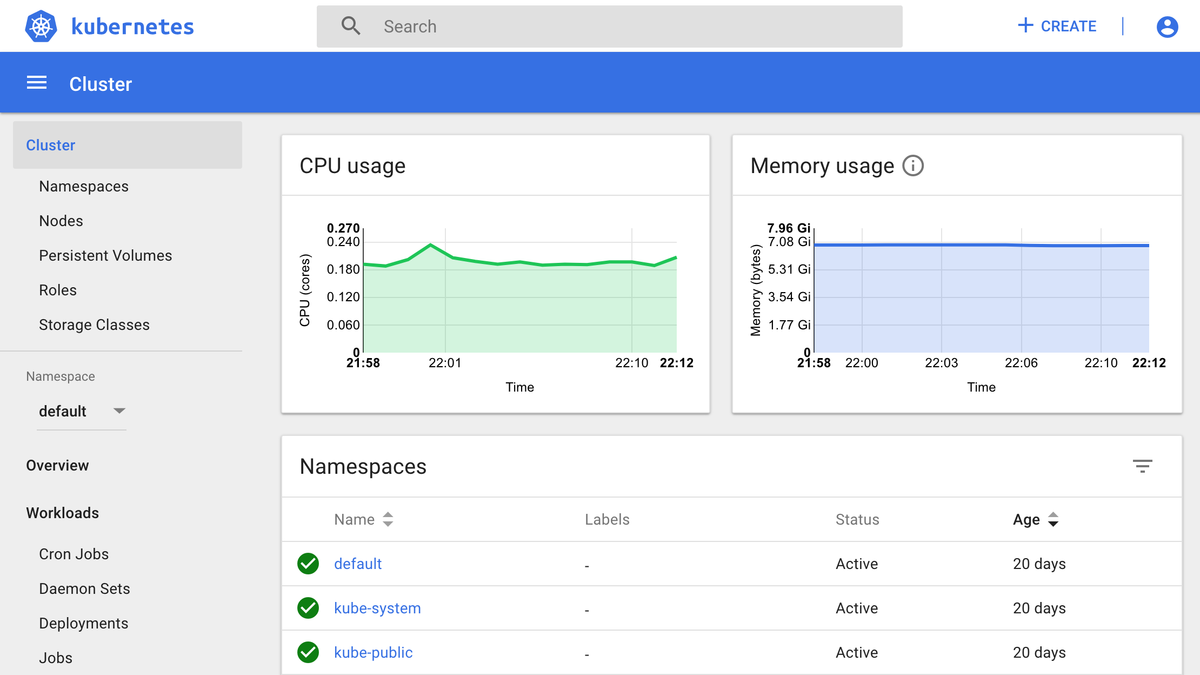

f:id:int128:20191212220309p:plain — Kubernetes Dashboard

課題

AWSの公式チュートリアルでは、Service Accountを利用してEKSクラスタ上のKubernetes Dashboardにアクセスする方法が紹介されています。Kubernetes Dashboardを開くと下図のような入力画面が表示されるので、Service Accountのトークンを入力します。

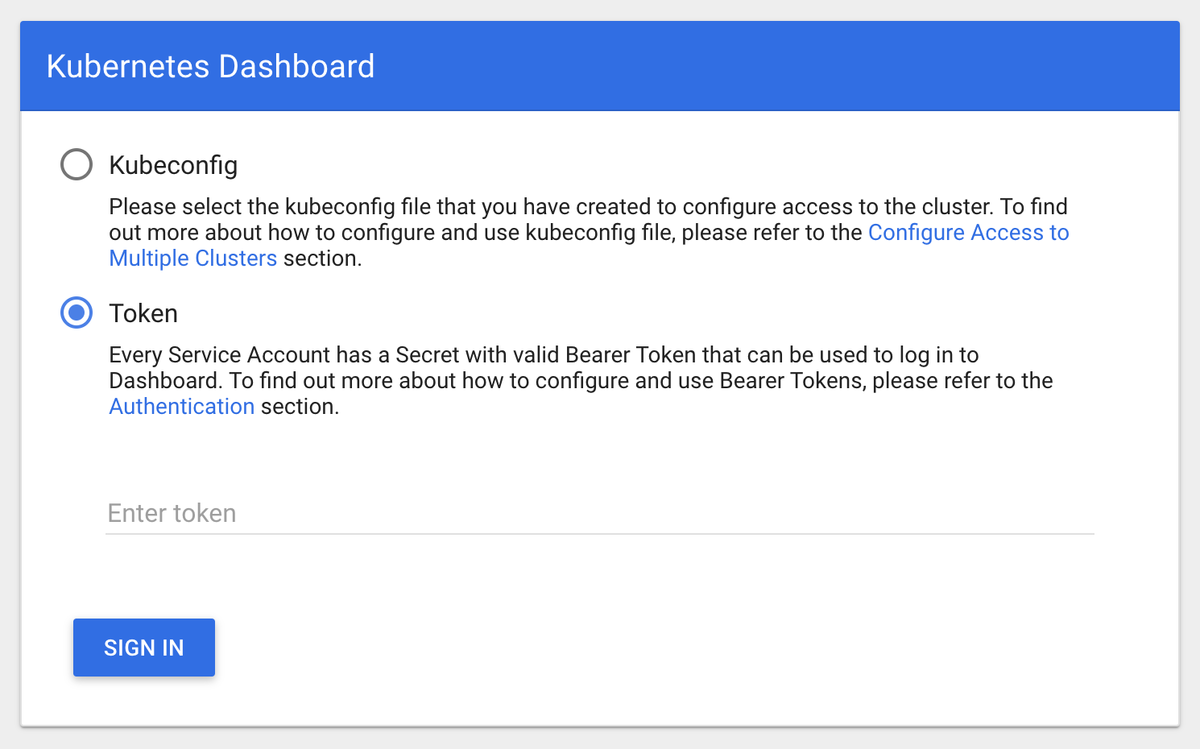

f:id:int128:20191212220342p:plain — トークンの入力画面

チームでクラスタを利用する場合、Service Accountを共有すると以下のような課題があります。

ユーザに応じた適切な権限付与ができない（アクセス制御）
EKS Control Planeのログには同じService Accountが記録されるため、どのユーザが何の操作を行ったかを識別できない（ログ監査）
新規ユーザに安全な手段でトークンを共有する必要がある（Onboarding）
ユーザがチームを離れた場合でもトークンが使えてしまう（Offboarding）

kubectlと同様にKubernetes DashboardでもIAM認証が使えると、これらの課題を解決できます。

本稿では、IAM認証を利用してKubernetes Dashboardにアクセスする方法を紹介します。

やってみよう

1. Kubernetes Dashboardをデプロイする

Kubernetes DashboardはHelm Chartを利用すると簡単にデプロイできます。以下のコマンドを実行します。

helm install stable/kubernetes-dashboard --namespace kube-system --name kubernetes-dashboard

Helmを利用しない場合は、以下のManifestをデプロイします。

kubectl apply -f https://raw.githubusercontent.com/kubernetes/dashboard/master/src/deploy/recommended/kubernetes-dashboard.yaml

2. kauthproxyをインストールする

kauthproxyコマンドはHomebrewからインストールできます。

brew install int128/kauthproxy/kauthproxy

Krewというプラグインマネージャを利用している場合は、以下のコマンドでインストールできます。

kubectl krew install auth-proxy

3. Kubernetes Dashboardを開く

Kubernetes Dashboardを開くには以下のコマンドを実行します。

kubectl auth-proxy -n kube-system https://kubernetes-dashboard.svc

このコマンドを実行すると、自動的にブラウザが開いてKubernetes Dashboardが表示されます。もしブラウザが表示されない場合は http://localhost:18000 を開いてください。

Kubernetes Dashboardはログイン済みの状態で表示されます。トークンを入力する必要はありません。

動作原理

aws-iam-authenticator

EKS Control Planeにはaws-iam-authenticatorが組み込まれており、KubernetesのUser AccountとIAMのユーザを紐づける役割を果たしています。詳しくは7日目に id:katainaka0503 さんが書かれた記事が参考になります。

katainaka0503.hatenablog.com

EKSの推奨手順にしたがってkubeconfigを設定すると、kubectlコマンドを実行した契機でaws-iam-authenticatorが呼び出されます。aws-iam-authenticatorはSTSからトークンを取得し、標準出力を経由してkubectlコマンドにトークンを返します。kubectlコマンドはトークンを利用してEKS Control PlaneのAPIサーバにアクセスします。この一連の動作はEKS独自のものではなく、Kubernetesのclient-go credential pluginsを利用しています。

詳しくは下記のスライドを参照ください。

speakerdeck.com

Kubernetes Dashboard

Kubernetes Dashboardは自身で認証の仕組みを持たず、HTTPリクエストに含まれるトークンをそのままAPIサーバに渡す設計になっています。したがって、aws-iam-authenticatorが取得したトークンをHTTPリクエストに付加することで、IAMユーザとしてKubernetes Dashboardにアクセスできます。

Kubernetes Dashboardの手前にリバースプロキシを入れると下図のようになります。

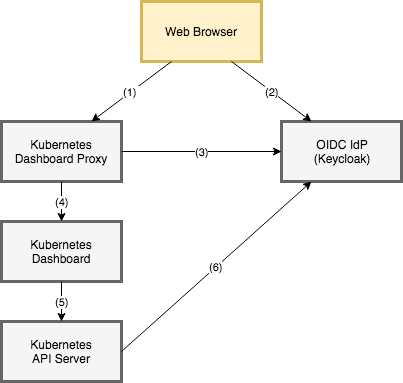

f:id:int128:20191212215909p:plain — Kubernetes DashboardとKubernetes APIサーバの関係

ここまでくると、kauthproxyが何をやっているか想像がつくかもしれません。

kauthproxy

kauthproxyにはリバースプロキシとポートフォワードの機能があります。

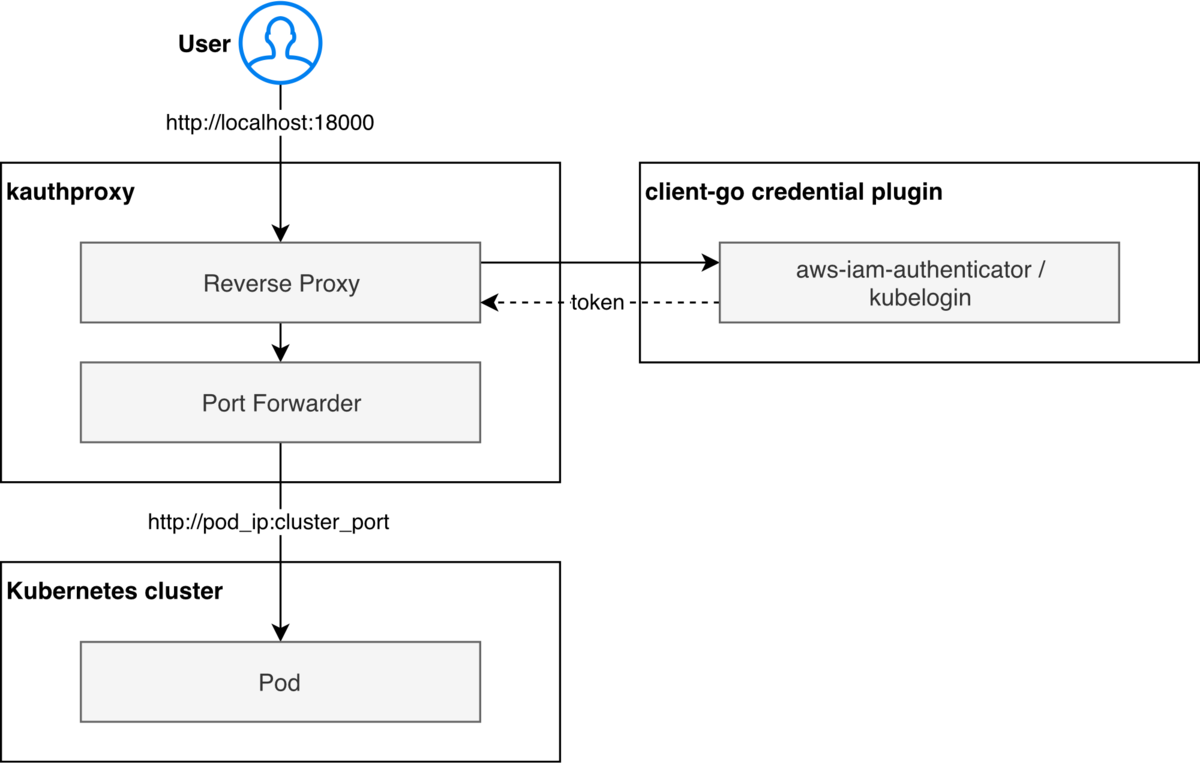

f:id:int128:20191210103408p:plain — kauthproxyの構成

kauthproxyがやっていることは以下の3点です。

aws-iam-authenticatorからトークンを取得する。
Kubernetes DashboardのPodにポートフォワードする。
リバースプロキシでHTTPリクエストのauthorizationヘッダにトークンを付加する。

kauthproxyはEKSに限らず利用できる汎用的なツールになっています。1ではclient-go credentials pluginからトークンを取得しているため、aws-iam-authenticatorだけでなくOpenID Connectでも動作します。また、authorizationヘッダを利用するアプリケーションであれば動作します。

まとめ

kauthproxyを利用すると、IAM認証を利用してKubernetes Dashboardにアクセスできます。

github.com

2019-11-28

GitLab CI/CDでtfnotifyを使う

gitlab terraform

mercari/tfnotifyがv0.3.2でGitLab CI/CDに対応したので試してみました。個人的には待望の機能追加です。tfnotifyを利用すると、GitLab CI/CDでTerraformを実行した結果をMerge Requestのコメントに反映できます。いちいちジョブの結果を見に行かなくてよいので便利です。

Getting Started

以下のステップでGitLabとtfnotifyを設定します。

Personal Access Tokenの設定
tfnotifyの設定
GitLab CI/CDの設定

1. Personal Access Tokenの設定

tfnotifyはGitLab APIを利用してCommitにコメントを書き込みます。tfnotifyがGitLab APIにアクセスできるように、環境変数でPersonal Access Tokenを渡します。

User Settingsを開き、新しいPersonal Access Tokenを生成します。スコープはapiのみでよいです。

リポジトリのCI/CD Settingsを開き、以下の環境変数を追加します。

Key: GITLAB_TOKEN
Value: 先ほど生成したPersonal Access Tokenの文字列
Masked: yes

2. tfnotifyの設定

.tfnotify.yaml を作成します。ここでは、tfnotifyのREADMEに記載されている設定例をそのまま利用します。

ci: gitlabci
notifier:
  gitlab:
    token: $GITLAB_TOKEN
    base_url: https://gitlab.example.com
    repository:
      owner: OWNER
      name: NAME
terraform:
  fmt:
    template: |
      {{ .Title }}

      {{ .Message }}

      {{ .Result }}

      {{ .Body }}
  plan:
    template: |
      {{ .Title }} <sup>[CI link]( {{ .Link }} )</sup>
      {{ .Message }}
      {{if .Result}}
      <pre><code> {{ .Result }}
      </pre></code>
      {{end}}
      <details><summary>Details (Click me)</summary>
      <pre><code> {{ .Body }}
      </pre></code></details>
  apply:
    template: |
      {{ .Title }}
      {{ .Message }}
      {{if .Result}}
      <pre><code> {{ .Result }}
      </pre></code>
      {{end}}
      <details><summary>Details (Click me)</summary>
      <pre><code> {{ .Body }}
      </pre></code></details>

https://gitlab.com を利用している場合は base_url は設定しなくてもOKです。OWNER, NAMEはリポジトリのパスに合わせて修正してください。

3. GitLab CI/CDの設定

terraformと同時にtfnotifyを実行するように .gitlab-ci.yml を書き換えます。planの例を下記に示します。

stages:
  - build

terraform_plan:
  stage: build
  image:
    name: hashicorp/terraform:0.12.8
    entrypoint:
      - /usr/bin/env
  script:
    # Install tfnotify
    - apk add --upgrade curl
    - curl -fL -o /tmp/tfnotify.tar.gz https://github.com/mercari/tfnotify/releases/download/v0.3.3/tfnotify_0.3.3_linux_amd64.tar.gz
    - tar -C /usr/bin -xzf /tmp/tfnotify.tar.gz
    # Run Terraform
    - cd terraform/
    - terraform --version
    - terraform init
    - terraform fmt | tfnotify fmt
    - terraform plan -out=plan.tfplan | tfnotify plan
  artifacts:
    name: plan
    paths:
      - terraform/plan.tfplan
  cache:
    paths:
      - terraform/.terraform

tfnotifyはGitHub Releasesのバイナリを利用します。hashicorp/terraform イメージにはcurlコマンドが含まれていないため、apkコマンドでcurlをインストールする必要があります。デフォルトではカレントディレクトリにある .tfnotify.yaml を読みに行くので、カレントディレクトリに注意してください。

動作確認

上記の変更をコミットし、新しいMerge Requestを作成します。うまくいけば、Merge Requestにコメントが書き込まれます。

2019-10-28

Cluster AutoscalerをPrometheusでモニタリングする

Kubernetes Prometheus

Cluster Autoscalerを運用していると，ノード数が増減した契機を調査したいことがあります．Cluster Autoscalerは大量のログを出力するため，闇雲にログを追うのは大変です．PrometheusとGrafanaでCluster Autoscalerの動作を可視化しておくと調査しやすくなります．

Cluster Autoscalerにはメトリクスを取得するためのエンドポイントが用意されており，Prometheusと連携することが可能です．具体的なメトリクスはCluster Autoscalerのドキュメントを参照してください．

Prometheusで用意されているServiceMonitorというカスタムリソースを利用すると，監視対象のServiceとPrometheusを紐づけることが可能です．詳しくはPrometheusに関連するリソースの説明が参考になります．

本項では，以下の構成を用いて，Cluster AutoscalerをPrometheusでモニタリングする方法を説明します．

Prometheus (namespace: monitoring)
↓
Cluster Autoscaler ServiceMonitor (namespace: monitoring)
↓
Cluster Autoscaler Service (namespace: kube-system)
↓
Cluster Autoscaler Pod (namespace: kube-system)

Prometheusのセレクタの確認

PrometheusがServiceMonitorを検索する時のセレクタを確認します．

stable/prometheus-operatorチャートを利用する場合，以下の設定値でServiceMonitorの検索対象を指定できます．

prometheus.prometheusSpec.serviceMonitorNamespaceSelector
- ServiceMonitorを検索する時のNamespaceを指定します．デフォルトではすべてのNamespaceを検索します．
prometheus.prometheusSpec.serviceMonitorSelector
- ServiceMonitorを検索する時のセレクタを指定します．
prometheus.prometheusSpec.serviceMonitorSelectorNilUsesHelmValues
- 前項のserviceMonitorSelectorが未指定の場合，Helm releaseの値を利用します．

何も指定しない場合は以下のリソースが作成されます．

# kubectl -n monitoring get prometheuses.monitoring.coreos.com prometheus-operator-prometheus -oyaml
apiVersion: monitoring.coreos.com/v1
kind: Prometheus
spec:
  serviceMonitorNamespaceSelector: {}
  serviceMonitorSelector:
    matchLabels:
      release: prometheus-operator

すなわち，何も指定しない場合は release: prometheus-operator というラベルを持つServiceMonitorが検索されます．Cluster AutoscalerのServiceMonitorにこのラベルを付与すると，Prometheusが見つけてくれます．

Cluster Autoscalerのデプロイ

stable/cluster-autoscalerチャートをHelmfileでデプロイします．AWSの場合は以下の記事を参考にしてください．

int128.hatenablog.com

stable/cluster-autoscalerチャートにはServiceMonitorリソースを作成するテンプレートが含まれています．helmfile.yamlのserviceMonitorを以下のように設定すると，ServiceMonitorリソースが作成されます．

releases:
  # https://github.com/helm/charts/tree/master/stable/cluster-autoscaler
  - name: cluster-autoscaler
    namespace: kube-system
    chart: stable/cluster-autoscaler
    values:
      - serviceMonitor:
          enabled: true
          namespace: monitoring
          selector:
            release: prometheus-operator

serviceMonitor.namespaceにはPrometheusのNamespaceを指定します．ServiceMonitorはPrometheusと同じNamespaceに存在する必要があります（詳しくはこちらを参照）．

serviceMonitor.selectorには前項で調べたセレクタを指定します．

先ほどの設定を適用すると以下のリソースが作成されます．

# kubectl -n monitoring get servicemonitors.monitoring.coreos.com cluster-autoscaler-aws-cluster-autoscaler -oyaml
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  labels:
    prometheus: kube-prometheus
    release: prometheus-operator
  name: cluster-autoscaler-aws-cluster-autoscaler
  namespace: monitoring

前述のように，Cluster AutoscalerのServiceMonitorに release: prometheus-operator というラベルを付けておくことで，Prometheusが見つけてくれるようになります．

PrometheusとCluster Autoscalerの連携確認

ブラウザでPrometheusのService Discoveryを開きます．以下のようにCluster Autoscalerが認識されていれば成功です．

monitoring/cluster-autoscaler-aws-cluster-autoscaler/0 (1/210 active targets)

もしService Discoveryに出てこない場合はセレクタの対応が合っているか確認します．以下のコマンドと睨めっこになると思います．

kubectl -n monitoring get prometheuses.monitoring.coreos.com
kubectl -n monitoring get servicemonitors.monitoring.coreos.com

Grafanaダッシュボードの追加

以下のダッシュボードを利用します．

grafana.com

レビューコメントによると新しいバージョンのCluster Autoscalerでは動かない報告がありますが，私の環境では問題なく動いています．このダッシュボードを利用しているリポジトリもある（skyscrapers/charts）ので大丈夫かと思います．

参考までにスクリーンショットを貼っておきます．

f:id:int128:20191028172133p:plain

ダッシュボードの動作確認が終わったら，ダッシュボードのJSONファイルをConfigMapに追加しておきましょう．GitOpsを利用すると，Gitリポジトリ上のConfigMapを更新したらGrafanaに反映されるので便利です．

apiVersion: v1
kind: ConfigMap
metadata:
  name: grafana-dashboard-cluster-autoscaler
  labels:
     grafana_dashboard: cluster-autoscaler
data:
  grafana-dashboard-cluster-autoscaler.json: |-
    {
      # 以下略

おすすめのダッシュボードがあったらぜひ教えてください！
